MediaPipeで、顔・手・ポーズのリアルタイム検出を行う

1.はじめに

　ちょっと前まで、顔・手・ポーズのリアルタイム検出をしようと思ったら高性能なGPUを積んだPCが必要でしたが、今回はこれらをCPUだけでも行える MediaPipe をご紹介します。

2.MediaPipeとは？

　MediaPipieは、Googleが提供しているライブメディアやストリーミングメディア向けのMLソリューションで、以下の特徴があります。

高速なエンドツーエンド処理：一般的なハードウェアでも高速化されたML推論と処理を実現
様々なプラットフォームで使用可能：Android、iOS、C++、Pythonに対応
無料のオープンソース： Apache 2.0で、拡張やカスタマイズが可能

　現在、4つのプラットフォームで、15種類のソリューションを提供されています。今回はその中から、Pythonプラットフォームの、顔検出、手検出、ポーズ検出、ホリスティック検出（顔・手・ポーズの統合検出）についてご紹介します。

3.コード（動画から検出）

　最初のデモはオジサンより、女優やダンサーの方が見ていて楽しいと思うので、あえて動画からホリスティック検出（顔・手・ポーズの統合検出）をやってみます。

　コードはGoogle Colabで動かす形にしてGithubに上げてありますので、それに沿って説明して行きます。自分で動かしてみたい方は、この「リンク」をクリックし表示されたノートブックの先頭にある「Colab on Web」ボタンをクリックすると動かせます。なお、GPUは使っていません。

　まず、セットアップを行います。

#@title **set up**

# install mediapipe
!pip install mediapipe

# clone github code
!git clone https://github.com/cedro3/mediapipe.git
%cd mediapipe/

# initial setting
import mediapipe as mp
mp_holistic = mp.solutions.holistic

# Initialize MediaPipe Holistic.
holistic = mp_holistic.Holistic(
    static_image_mode=True, min_detection_confidence=0.5)

# Prepare DrawingSpec for drawing the face landmarks later.
WHITE_COLOR = (224, 224, 224)
BLACK_COLOR = (0, 0, 0)
RED_COLOR = (0, 0, 255)
GREEN_COLOR = (0, 128, 0)
BLUE_COLOR = (255, 0, 0)
mp_drawing = mp.solutions.drawing_utils
drawing_face_spec = mp_drawing.DrawingSpec(color=WHITE_COLOR, thickness=1, circle_radius=1)
drawing_pose_spec = mp_drawing.DrawingSpec(color=WHITE_COLOR, thickness=3, circle_radius=3)
drawing_hand_spec = mp_drawing.DrawingSpec(color=WHITE_COLOR, thickness=3, circle_radius=3)
drawing_dot_spec = mp_drawing.DrawingSpec(color=RED_COLOR, thickness=2, circle_radius=3)

# define fuction
from function import *

#@title **set up**

# install mediapipe

!pip install mediapipe

# clone github code

!git clone https://github.com/cedro3/mediapipe.git

%cd mediapipe/

# initial setting

import mediapipe as mp

mp_holistic = mp.solutions.holistic

# Initialize MediaPipe Holistic.

holistic = mp_holistic.Holistic(

static_image_mode=True, min_detection_confidence=0.5)

# Prepare DrawingSpec for drawing the face landmarks later.

WHITE_COLOR = (224, 224, 224)

BLACK_COLOR = (0, 0, 0)

RED_COLOR = (0, 0, 255)

GREEN_COLOR = (0, 128, 0)

BLUE_COLOR = (255, 0, 0)

mp_drawing = mp.solutions.drawing_utils

drawing_face_spec = mp_drawing.DrawingSpec(color=WHITE_COLOR, thickness=1, circle_radius=1)

drawing_pose_spec = mp_drawing.DrawingSpec(color=WHITE_COLOR, thickness=3, circle_radius=3)

drawing_hand_spec = mp_drawing.DrawingSpec(color=WHITE_COLOR, thickness=3, circle_radius=3)

drawing_dot_spec = mp_drawing.DrawingSpec(color=RED_COLOR, thickness=2, circle_radius=3)

# define fuction

from function import *

　次に、video で指定した動画を読み込み静止画に分解し、framesフォルダ に保管します。既に frames フォルダがある場合（2回目以降）は、既にあるフォルダを一旦削除してから処理を開始します。ここでは、video = satomi.mp4 を指定しています。

　ご自分の動画を使いたい場合は、その動画をPCから videoフォルダにドラッグ＆ドロップでアップロードして下さい。

#@title **video-to-frames**
#@markdown upload video(mp4) with sound to movie/video folder

video = 'satomi.mp4' #@param {type:"string"}
video_file = 'video/'+video
image_dir='frames/'
image_file='%s.jpg'

# video_2_images
reset_folder('frames')
fps, i, interval = video_2_images(video_file, image_dir, image_file)

# display strat frame
from google.colab.patches import cv2_imshow
img = cv2.imread('frames/000000.jpg')
cv2_imshow(img)

# display parameter
print('fps = ', fps)
print('frames = ', i)
print('interval = ', interval)

#@title **video-to-frames**

#@markdown upload video(mp4) with sound to movie/video folder

video = 'satomi.mp4' #@param {type:"string"}

video_file = 'video/'+video

image_dir='frames/'

image_file='%s.jpg'

# video_2_images

reset_folder('frames')

fps, i, interval = video_2_images(video_file, image_dir, image_file)

# display strat frame

from google.colab.patches import cv2_imshow

img = cv2.imread('frames/000000.jpg')

cv2_imshow(img)

# display parameter

print('fps = ', fps)

print('frames = ', i)

print('interval = ', interval)

　読み込んだ動画の最初のフレームのみを表示しています。

　そして、MediaPipeを使って、frames フォルダの中にある静止画から顔・手・ポーズを検出し、結果を images フォルダに保管して行きます。既に images フォルダがある場合（2回目以降）は、既にあるフォルダを一旦削除してから処理を開始します。

#@title **MediaPipe from frames to images**

import cv2
from google.colab.patches import cv2_imshow
import numpy as np
import glob
from tqdm import tqdm ###

# reset images folder
reset_folder('images')

# image file names to files in list format
files=[]
for name in sorted(glob.glob('./frames/*.jpg')):
    files.append(name)

# Read images with OpenCV.
images = {name: cv2.imread(name) for name in files}

#for name, image in images.items():
for name, image in tqdm(images.items()):
  # Convert the BGR image to RGB and process it with MediaPipe Pose.
  results = holistic.process(cv2.cvtColor(image, cv2.COLOR_BGR2RGB))

  # Draw pose landmarks.
  annotated_image = image.copy()
  mp_drawing.draw_landmarks(
      image=annotated_image,
      landmark_list=results.left_hand_landmarks,
      connections=mp_holistic.HAND_CONNECTIONS,
      landmark_drawing_spec=drawing_dot_spec,
      connection_drawing_spec=drawing_hand_spec)
  mp_drawing.draw_landmarks(
      image=annotated_image,
      landmark_list=results.right_hand_landmarks,
      connections=mp_holistic.HAND_CONNECTIONS,
      landmark_drawing_spec=drawing_dot_spec,
      connection_drawing_spec=drawing_hand_spec)
  mp_drawing.draw_landmarks(
      image=annotated_image,
      landmark_list=results.face_landmarks,
      connections=mp_holistic.FACEMESH_TESSELATION,  ###
      landmark_drawing_spec=drawing_face_spec,
      connection_drawing_spec=drawing_face_spec)
  mp_drawing.draw_landmarks(
      image=annotated_image,
      landmark_list=results.pose_landmarks,
      connections=mp_holistic.POSE_CONNECTIONS,
      landmark_drawing_spec=drawing_pose_spec,
      connection_drawing_spec=drawing_pose_spec)

  save_name = 'images/'+os.path.basename(name) ###
  cv2.imwrite(save_name, annotated_image)

#@title **MediaPipe from frames to images**

import cv2

from google.colab.patches import cv2_imshow

import numpy as np

import glob

from tqdm import tqdm ###

# reset images folder

reset_folder('images')

# image file names to files in list format

files=[]

for name in sorted(glob.glob('./frames/*.jpg')):

files.append(name)

# Read images with OpenCV.

images = {name: cv2.imread(name) for name in files}

#for name, image in images.items():

for name, image in tqdm(images.items()):

# Convert the BGR image to RGB and process it with MediaPipe Pose.

results = holistic.process(cv2.cvtColor(image, cv2.COLOR_BGR2RGB))

# Draw pose landmarks.

annotated_image = image.copy()

mp_drawing.draw_landmarks(

image=annotated_image,

landmark_list=results.left_hand_landmarks,

connections=mp_holistic.HAND_CONNECTIONS,

landmark_drawing_spec=drawing_dot_spec,

connection_drawing_spec=drawing_hand_spec)

mp_drawing.draw_landmarks(

image=annotated_image,

landmark_list=results.right_hand_landmarks,

connections=mp_holistic.HAND_CONNECTIONS,

landmark_drawing_spec=drawing_dot_spec,

connection_drawing_spec=drawing_hand_spec)

mp_drawing.draw_landmarks(

image=annotated_image,

landmark_list=results.face_landmarks,

connections=mp_holistic.FACEMESH_TESSELATION, ###

landmark_drawing_spec=drawing_face_spec,

connection_drawing_spec=drawing_face_spec)

mp_drawing.draw_landmarks(

image=annotated_image,

landmark_list=results.pose_landmarks,

connections=mp_holistic.POSE_CONNECTIONS,

landmark_drawing_spec=drawing_pose_spec,

connection_drawing_spec=drawing_pose_spec)

save_name = 'images/'+os.path.basename(name) ###

cv2.imwrite(save_name, annotated_image)

　最後に、images フォルダの中にある検出結果を読み込んでmp4動画を作成します。このとき、with_sound のチェックボックスにチェックを入れておくと、元動画の音声を検出動画に付加します。元動画に音声が付いていない場合にチェックを入れるとエラーになりますので、ご注意下さい。

#@title **make movie from images**
#@markdown　check with_sound if the video has sound
with_sound = False #@param {type:"boolean"}
fps_r = fps/interval

print('making movie...')
if with_sound ==  True:
  ! ffmpeg -y -r $fps_r -i images/%6d.jpg -vcodec libx264 -pix_fmt yuv420p -loglevel error out.mp4
  # audio extraction/addition
  print('preparation for sound...')
  ! ffmpeg -y -i $video_file -loglevel error sound.mp3
  ! ffmpeg -y -i out.mp4 -i sound.mp3 -loglevel error output.mp4
else:
  ! ffmpeg -y -r $fps_r -i images/%6d.jpg -vcodec libx264 -pix_fmt yuv420p -loglevel error output.mp4

display_mp4('output.mp4')

#@title **make movie from images**

#@markdown　check with_sound if the video has sound

with_sound = False #@param {type:"boolean"}

fps_r = fps/interval

print('making movie...')

if with_sound == True:

! ffmpeg -y -r $fps_r -i images/%6d.jpg -vcodec libx264 -pix_fmt yuv420p -loglevel error out.mp4

# audio extraction/addition

print('preparation for sound...')

! ffmpeg -y -i $video_file -loglevel error sound.mp3

! ffmpeg -y -i out.mp4 -i sound.mp3 -loglevel error output.mp4

else:

! ffmpeg -y -r $fps_r -i images/%6d.jpg -vcodec libx264 -pix_fmt yuv420p -loglevel error output.mp4

display_mp4('output.mp4')

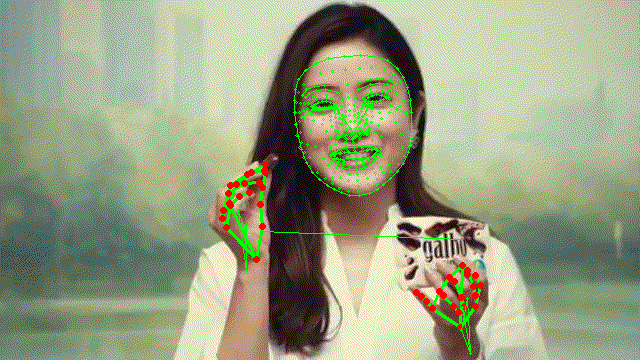

　顔と手は、かなり細かい検出がされていることが分かります。写っている範囲が狭いので、ポーズは肩の線のみ見えています。作成したmp4動画は、下記を実行するとダウンロードできます。

#@title **download movie** (chrome)
from google.colab import files
files.download('output.mp4')

#@title **download movie** (chrome)

from google.colab import files

files.download('output.mp4')

ビデオ指定のところを、video = mana.mp4 に変更して、それ以降のコードを実行すると、

　上半身が写ると、ポーズも検出していることが分かります。シングルパーソン用のため、より大きく写っている人物を優先して検出するので、後ろの男性は検出されません。

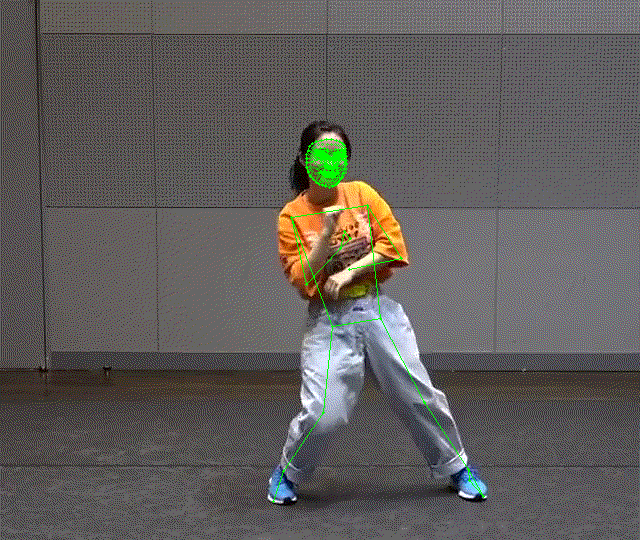

　ビデオ指定のところを、video = dance.mp4 に変更して、それ以降のコードを実行すると、

　全身を写した場合の検出例です。一時的に右手の検出が外れますが、まずまずではないでしょうか。

4.コード（PCのカメラから検出）

※ご注意

　以下のコードは、google colabでは動作しません。ご自分のPCに、このリンクを参考にJupyter Notebookをインストールして実行して下さい。また、Git(コードをコピーするライブラリー)をインストールしてなければ、このリンクを参考に合わせてインストールして下さい。

　いよいよ、メインのリアルタイム検出です。カメラ付きのPCで Jupyter Nootbook を開いて、適当なフォルダーに移動し、下記のコードを実行します。GPUは不要です。

# MediaPipeをインストール
!pip install mediapipe

# Gitgub からコードをコピー
!git clone https://github.com/cedro3/mediapipe.git
%cd mediapipe/

# MediaPipeをインストール

!pip install mediapipe

# Gitgub からコードをコピー

!git clone https://github.com/cedro3/mediapipe.git

%cd mediapipe/

　ホリスティック検出（顔・手・ポーズの統合検出）をする場合は、下記のコードを実行するだけです。左上にFPSが表示されています。私のPCは3年前に買った MacbookAir ですが、それでも10FPSくらい出ます。凄い！

!python sample_holistic.py

1	!python sample_holistic.py

　顔の検出をする場合は、下記のコードを実行します。顔だけだと、20〜30FPSくらいでしょうか。

!python sample_face.py

1	!python sample_face.py

　手の検出をする場合は、下記のコードを実行します。手だけだと、15FPSくらいでしょうか。

!python sample_hand.py

1	!python sample_hand.py

　ポーズの検出をする場合は、下記のコードを実行します。ポーズだけだと、15FPSくらいでしょうか。

!python sample_pose.py

1	!python sample_pose.py

　MediaPipeの狙いはエッジデバイスでの検出です。特に、スマホで、顔・手・ポーズなどの検出を使って色々な応用が出来そうですね。

　では、また。

（Googleオリジナル） https://mediapipe.dev/index.html

（Githubオリジナル）https://github.com/Kazuhito00/mediapipe-python-sample

（Twitter投稿）

ディープラーニングで、動画から顔・手・ポーズの検出をやってみる

ブログ：https://t.co/R8mcOvL3zf pic.twitter.com/bdqH65B0pM
— cedro (@jun40vn) April 7, 2021

18 件のコメント

%cd mediapipe/ の後、!python sample_holistic.py
を実行したが、何も表示されません。他の3つも同じです。webカメラのライトが正常なら2つ点灯するのですが、最初から点灯している1つしか点灯していません。

返信する

cedro より:

2021年1月13日 8:49 PM

bravoastroさん
コメントありがとうございます。
詳しい状況を知りたいので、下記3点教えて下さい。

１）下記を実行した時に、返って来るコメントを教えて下さい。
————
# MediaPipeをインストール
!pip install mediapipe
# Gitgub からコードをコピー
!git clone https://github.com/cedro3/mediapipe.git
%cd mediapipe/
————

２）下記を実行した時に、返って来るコメントを教えて下さい。
——-
!python sample_holistic.py
——-

３）ご自分で設定したフォルダーの中に、mediapipeというファルダーは出来ていますでしょうか。

返信する
- bravoastro より:

  2021年1月20日 11:03 PM

  !python sample_holistic.py を実行した時のメッセージを次に示します。
  [ WARN:0] global /io/opencv/modules/videoio/src/cap_v4l.cpp (802) open VIDEOIO ERROR: V4L: can’t open camera by index 0
  INFO: Created TensorFlow Lite XNNPACK delegate for CPU.

  また、「自分で設定したフォルダー」と言う意味が分かりません。%cd mediapipe を実行しても何のエラーも出ないので出来ているのではないでしょうか？

  返信する
  - cedro より:

    2021年1月21日 8:57 AM

    bravoastro さん

    ご連絡ありがとうございます。
    !python sample_holistic.py を実行した時のメッセージを拝見しますと、google colabで動かそうとされている様です。このコードは、google colabでは動作しません。

    ブログにあります様に、リンク(https://qiita.com/tttamaki/items/0d4fc01c10dd40a13552)をご覧頂き、PCにJupyter Notebook をインストールして実行して下さい。
    また、Git(コードをコピーするライブラリー)をインストールしてなければ、このリンク（https://qiita.com/libra219/items/e49f9cc833ad9bb5d1ca)を参考に合わせてインストールして下さい。

    ＊「自分で設定したフォルダー」というは、!git clone する時のディレクトリという意味です。分かり難くてすみません。

    返信する

bravoastro さん

ブログの該当部分が勘違いし易いように思いましたので、修正します。
ありがとうございます。

返信する

cedro様

姿勢推定について最近調べ始めたAIも全く分からない素人です。
今週になってCOLAB等で姿勢推定が比較的簡単にできることを知りました。

さて、拝見したコードをそのままコピペして試していますが、MP4を自分で用意したものに変えて動かしてみたいのですが、ファイルをPCのどこに保存すればよいのか分かりません。

# ビデオの指定
video_path = ‘./video/satomi.mp4’

この部分を変更すればよいと記載があるものの、実際にファイルをPCのどこに格納すればよいかが分かりません。

ご教示賜れますでしょうか。
よろしくお願いいたします。

返信する

諸橋裕平 より:

2021年6月28日 9:39 PM

! python sample_holistic.py
を使おうと思ったとき
Traceback (most recent call last):
File “sample_holistic.py”, line 662, in
main()
File “sample_holistic.py”, line 58, in main
holistic = mp_holistic.Holistic(
TypeError: __init__() got an unexpected keyword argument ‘upper_body_only’
[ WARN:0] global C:\Users\runneradmin\AppData\Local\Temp\pip-req-build-k1ohfcms\opencv\modules\videoio\src\cap_msmf.cpp (438) `anonymous-namespace’::SourceReaderCB::~SourceReaderCB terminating async callback
というエラーがおきました。
upper_body_onlyが必要ないhand.pyのみうまくいきましたが、それ以外はこのエラーが起きてしまいます。
理由などが分かれば返信よろしくお願いいたします。

返信する
- cedro より:

  2021年6月29日 10:25 AM

  諸橋さん
  コメントありがとうございます。
  先ほど、こちらでも試してみましたがご連絡頂いたエラーが再現しません。
  ライブラリーの何かのバージョンが古いせいかもしれませんね。
  試しに、argparse のバージョンをアップデートしてみて下さい。

  返信する
cedro より:

2021年5月27日 10:08 AM

G3さん

コメントありがとうございます。
ブログにあるcolabリンクをお使いですよね。
その場合は、ご自分で用意されたmp4動画を、PCからドラッグ＆ドロップで、./mediapipe/video フォルダーにアップロードして下さい。あとは、video_path = ‘./video/＊＊＊.mp4 の＊＊＊.mp4 をご自分で用意されたファイル名に変更すればOKです。

返信する
- g3 より:

  2021年5月28日 7:00 AM

  cedro様

  お世話になります。
  家でやってみた所、うまくできました。
  ありがとうございました。

  返信する
  - cedro より:

    2021年5月28日 8:11 AM

    G3さん

    それは良かったです。^^

    返信する

こんにちはこんばんは、このエラーが発生します。
私はすでにargparseをpycharm1.4を含む最新バージョンに更新しました、そしてそれは出続けます、私は何ができますか？

ファイル “C：\ Users \ JUnty \ Desktop \ Tska \ RULA \ Holistic.py”、58行目、メイン
holistic = mp_holistic.Holistic（
TypeError：__ init __（）が予期しないキーワード引数 ‘upper_body_only’を取得しました

返信する

cedro より:

2022年1月8日 1:02 PM

Linaさん
ご連絡ありがとうございます。
Mediapipeがアップデートされ、今まで使われていた引数が使われなくなりエラーが発生していました。助かりました。
コードは修正済みですので、もう一度使ってみて下さい。

返信する

自分で撮った動画でキャプション出来るかをgoogle colaboで試してみました。mediapipe/imageに動画のpngが出来ていることは確認できましたが、そのあとに次のエラーが出ます。何かお判りでしょうか?上のコメントと同じようにMediapipeのアップデートでしょうか?cedroさんがForkされていても影響を受けるのでしょうか?
AttributeError Traceback (most recent call last)
in ()
23 image=annotated_image,
24 landmark_list=results.face_landmarks,
—> 25 connections=mp_holistic.FACE_CONNECTIONS,
26 landmark_drawing_spec=drawing_spec,
27 connection_drawing_spec=drawing_spec)

AttributeError: module ‘mediapipe.python.solutions.holistic’ has no attribute ‘FACE_CONNECTIONS’

返信する

cedro より:

2022年2月6日 3:12 PM

bravoastroさん
こんにちは。
お察しの通り、Mediapipeがアップデートされて、当初のままではエラーが発生していたのでgithub（google colab含む）の一部をアップデートしました。
再度、ブログのリンクから飛んで下さい。

返信する

cedro様

お世話になります。
Jupyter Notebookにて、
# MediaPipeをインストール
!pip install mediapipe
# Gitgub からコードをコピー
!git clone https://github.com/cedro3/mediapipe.git
%cd mediapipe/
を実行し、mediapipeのファイルがインストールされております。次に
!python sample_holistic.py
を実行しますと、
Traceback (most recent call last):
File “sample_holistic.py”, line 6, in
import cv2 as cv
ModuleNotFoundError: No module named ‘cv2’
というエラーが表示されます。
これは、
!python sample_hand.py
!python sample_pose.py
でも同じエラーメッセージが出てまいります。
どのように対処すれば良いかをお教えいただけませんでしょうか？
よろしくお願いいたします。
